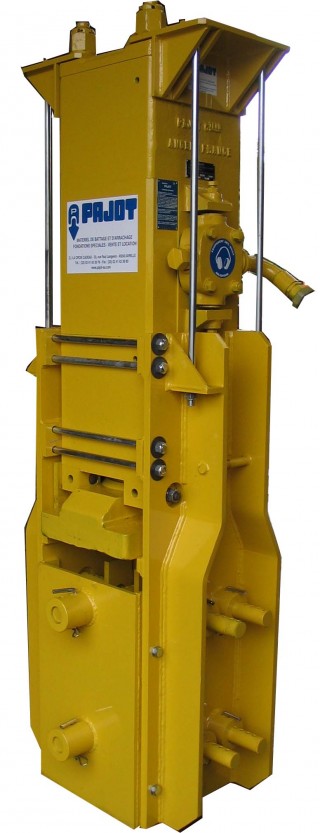

MAP 1400
MAP 1400 sur palplanches
Gamme marteaux pneumatiques PAJOT
MAP 160
MAP 115
MAP 300
MAP 1400 battant des HEB150
MAP 1400 sur pieux bois
MAP 1400 sur pieux bois guide fourreau réglable

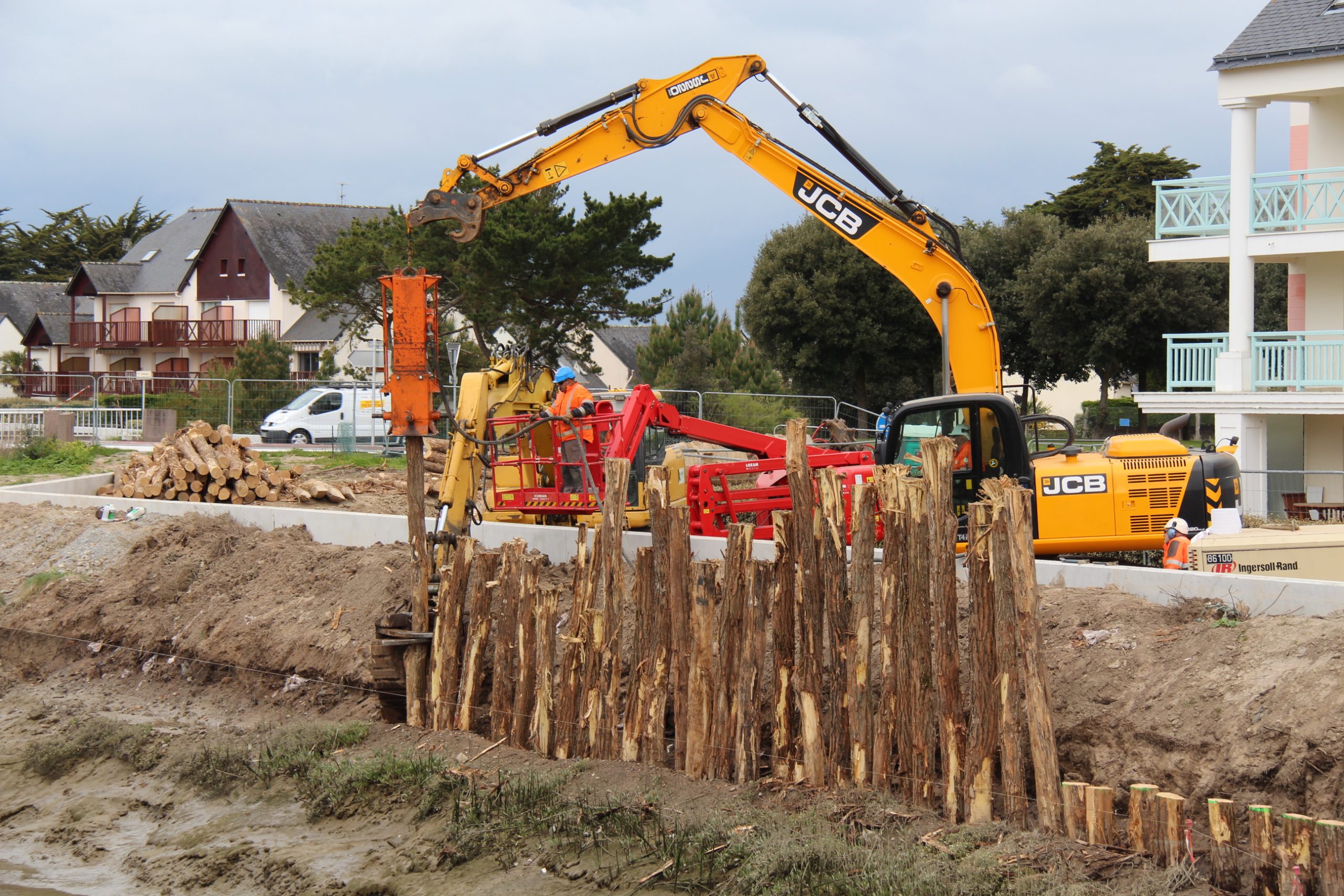

MAP 1400 sur pieux bois guide fourreau reglable -2

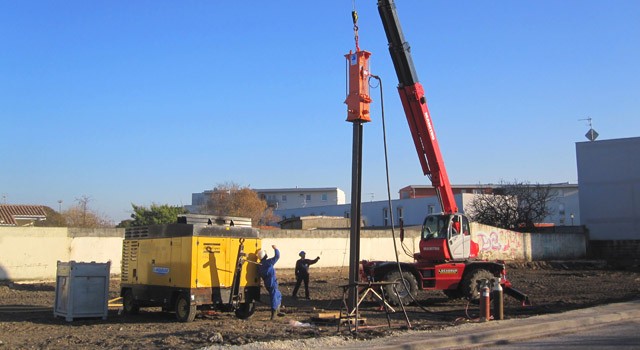

MAP 1400 guide fourreau direct
Les Avantages
Détails techniques
Vidéos
Les avantages des Marteaux pneumatiques
- Longévité, maniabilité, faible coût d’utilisation et de maintenance.
- L’encombrement réduit avec un poids minimum
- Une cadence de frappe élevée et une énergie au coup très importante
- Une énergie et cadence réglable
- Battage dans tous les sols : argile, marne, glaise, sols schisteux par exemple
- Equipements pour le battage de tous types de profilés disponibles
- Fonctionnent avec n’importe quel compresseur de puissance suffisante
- Graissage automatique par un simple graisseur de ligne
- Housses anti-bruit disponibles pour tous les marteaux
| Types et poids approximatifs | 26 kg | 50 kg | 115 kg | 160 kg | 300 kg | 600 kg | 1400 kg | 2800 kg | 3600 kg | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Caractéristiques des Marteaux Automatiques PAJOT brevetés S.G.D.G. employés au battage. | N° approx. de coups par minute (1) | 1600 | 1350 | 500 | 450 | 420 | 300 | 240 | 190 | 160 | |
| Débit approx. d'air comprimé m3./min. (1) | 1.5 | 1.8 | 2.5 | 3 | 3.5 | 7 | 11 | 20 | 30 | ||
| Puissance en KGM/COUP (à 7 bars) (1) | / | / | 47 | 80 | 110 | 214 | 615 | 1420 | 2334 | ||
| Diamètre intérieur du tuyau d'arrivée (1) | 25 mm | 25mm | 25 mm | 25 mm | 25 mm | 40 mm | 40 mm | 50 mm | 50 mm | ||
| Dimensions extérieures approximatives (1) | 285x180x520 mm | 200x615 mm | 0.970 x0.136 x0.136 m | 0.985 x0.160 x0.160 m | 1.250 x0.175 x0.175 m | 1.300 x0.270 x0.270 m | 1.600 x0.390 x0.390 m | 1.900 x0.500 x0.500 m | 2.200 x0.525 x0.525 m | ||
| Exemples travaux de battage pouvant être exécutés par les Marteaux PAJOT | Palplanches Métalliques (2) | Largeur | / | / | 2.200 x0.525 x0.525 m | 200 à 400 mm | 300 à 400 mm | 300 à 400 mm | 300 à 400 mm | Les plus larges ou par 2 à la fois | Les plus larges ou par 2 à la fois |
| Hauteur de fiche | / | / | 1 à 2 m | 1 à 2 m | 2 à 3 m | 3 à 5 m | 6 à 11 m | 11 à 15 m | 15 à 18 m | ||
| Pilots en bois carrés ou rond (2) | Largeur | ∅ max 120mm | ∅ max 180 mm | 100 x 100 mm | 100 x 100 mm | Madriers de 100 x 200 mm | 100 à 300 mm | 250 à 350 mm | 350 mm | 400 mm | |
| Hauteur de fiche | / | / | 2m | 2m | 2 à 3 m | 3 à 5 m | 6 à 9 m | 10 à 15 m | 15 à 18 m | ||
| Pieux en béton armé (2) | Largeur | / | / | / | / | / | 150 x 150 mm | 200 x 200 mm | 300 x 300 mm | 350 x 350 mm | |
| Hauteur de fiche | / | / | / | / | / | 2 à 3 m | 5 à 7 m | 8 à 12 m | 12 à 16 m | ||
| Télécharger la fiche PDF | enfonces_pieux | enfonces_pieux | enfonces_pieux | enfonces_pieux | enfonces_pieux | enfonces_pieux | enfonces_pieux | enfonces_pieux | enfonces_pieux | ||
1- Les chiffres ci-dessous ont été calculés à pression de fluide moteur à 5.6 kg de pression et sont donnés à titre indicatif
2- Dans un terrain de consistance moyenne
Guides disponibles :
